6061 contre 6063 contre 6005 : Choisir l’alliage de la série 6000 adapté à votre projet d’extrusion
Le choix des matériaux dès la conception assistée par ordinateur (CAO) est déterminant pour le budget, l'intégrité structurelle et les délais de fabrication. Les alliages Al-Mg-Si (siliciure de magnésium) de la série 6000 constituent la référence incontestée en extrusion moderne, mais ils posent un dilemme d'ingénierie : trouver le juste équilibre entre performance structurelle, complexité du profil, exigences d'aspect de surface et vitesse de la presse d'extrusion. Metra North America Les capacités multialliages de notre entreprise et notre philosophie d'ingénierie d'assistance à la conception précoce couvrent l'ensemble de notre site de production pour vous aider à faire ces choix.
Profils et compromis des alliages de base
Alliage 6063 (norme architecturale et formabilité) : offre une extrudabilité exceptionnelle, des profils précis, des tolérances dimensionnelles serrées et une excellente aptitude à l’anodisation et à la peinture. Avec une limite d'élasticité et une résistance à la traction modérées, il est idéal pour les menuiseries, les murs-rideaux, les rails d'éclairage et les moulures décoratives. Cependant, il n’est pas adapté aux applications soumises à de fortes contraintes cycliques ni aux structures porteuses principales.
Alliage 6061 (alliage structurel haute résistance par excellence) : Il offre une excellente résistance à la traction et une limite d’élasticité remarquable (environ 35 ksi en T6, environ 42 ksi à la rupture, 13 % d’allongement), une bonne soudabilité, une résistance à la corrosion robuste et une usinabilité précise. Il est particulièrement adapté aux transports lourds, aux structures navales et aux supports de machines, malgré une extrudabilité moindre, des difficultés à réaliser des cavités complexes et un état de surface plus rugueux.
Alliage 6005 / 6005A (Le compromis idéal) : Ce matériau comble l’écart en offrant une résistance proche de celle du 6061 (limite d’élasticité d’environ 35 ksi en T6, résistance à la rupture d’environ 41 ksi, allongement de 11 %) tout en conservant une extrudabilité supérieure. Il offre une ténacité à la rupture plus élevée dans les géométries creuses complexes et convient aux structures de montage solaire, aux profilés de transport et aux tubes structuraux. Le 6005A est un peu moins cher que le 6061, tandis que le 6063 est nettement moins cher.

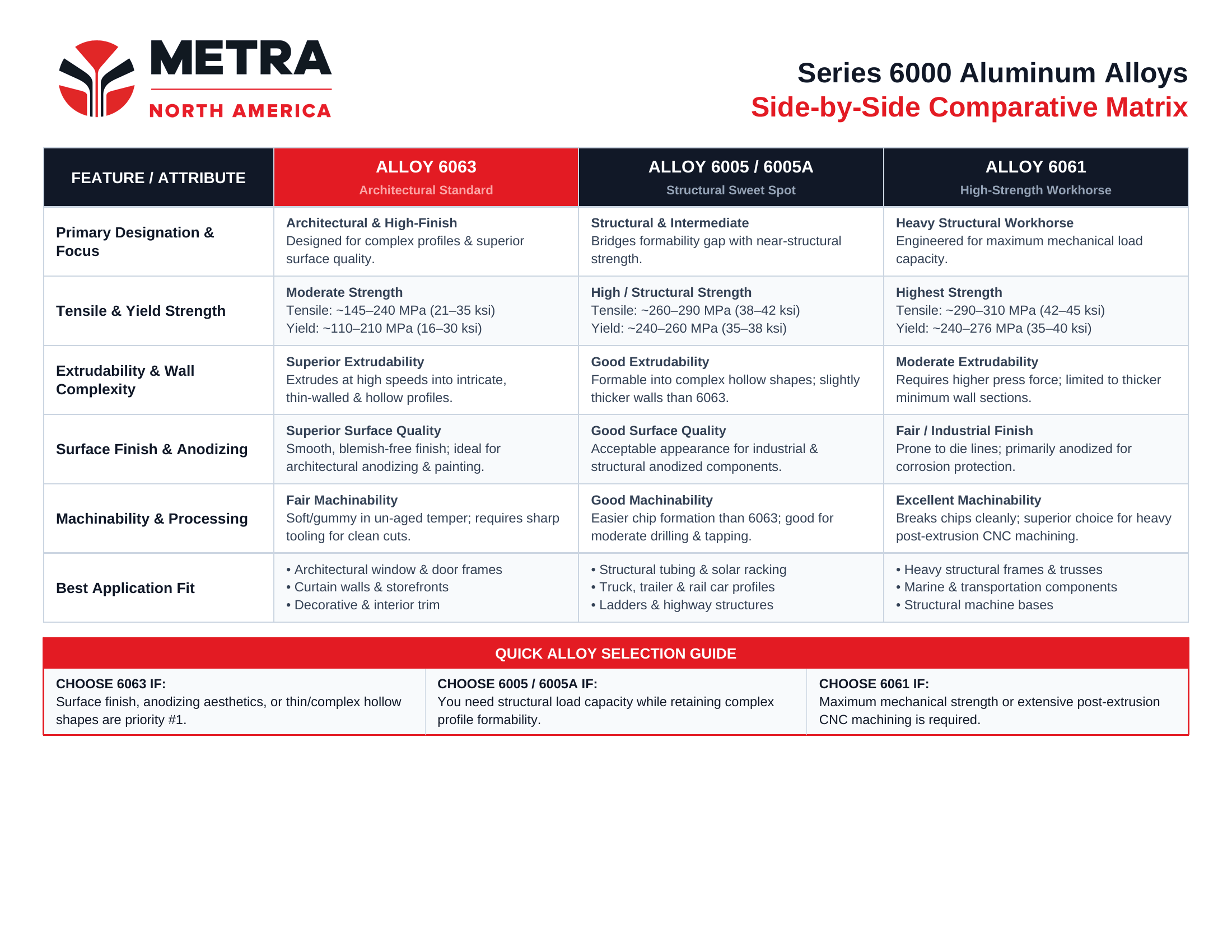

Matrice comparative côte à côte
Sensibilité au traitement thermique, au revenu et à la trempe
Le durcissement par précipitation, via un traitement thermique de mise en solution, une trempe et un vieillissement artificiel, détermine les propriétés mécaniques finales d'un alliage.
T4 : Traité thermiquement en solution et vieilli naturellement, ce qui le rend optimal pour le pliage après extrusion et le formage à froid.
T5 : Refroidi à partir d'un processus de façonnage à haute température et vieilli artificiellement, couramment utilisé pour les lignes architecturales 6063.
T6 et T61 : Traités thermiquement en solution et vieillis artificiellement pour une résistance mécanique maximale, ce qui est essentiel pour les profils structuraux 6061 et 6005.
Sensibilité à la trempe : L’alliage 6063 peut être trempé à l’air à la sortie de la presse, tandis que l’alliage 6061 nécessite souvent une trempe à l’eau poussée, susceptible d’entraîner des déformations de profil en l’absence de contrôles adéquats. ajuste en permanence les jets de trempe pour maîtriser les dimensions et surveille la température des fours multizones afin d'assurer des résultats constants.
Cadre décisionnel en phase de conception
Définir le facteur principal : Choisissez 6063 pour l'esthétique/la finition, 6061 pour les charges structurelles lourdes/l'usinage et 6005/6005A pour les charges structurelles combinées avec des creux complexes ou des âmes minces.
Évaluer le coût total de possession (CTP) : éviter le surdimensionnement. Spécifier l’acier 6061 alors que les aciers 6005 ou 6063 suffisent augmente les temps de cycle de la presse d’extrusion, accélère l’usure des matrices et augmente le poids unitaire et le coût global.
Opérations secondaires à prendre en compte : lors du processus de sélection de l’alliage, tenir compte des méthodes d’assemblage, de la réduction de la résistance du soudage, des rayons de courbure et des tolérances d’assemblage.
Pourquoi s'associer à Metra North America ?
Services d'assistance à la conception : L'un de nos points forts est le faible coût de nos outillages par rapport à d'autres matériaux. Nous collaborons dès la phase de développement CAO initiale afin d'optimiser l'épaisseur des parois, les rayons d'angle et le choix de l'alliage, permettant ainsi d'optimiser les matrices et de réduire les coûts de production.
Capacité de pressage multialliages : Nous travaillons sans problème les alliages 6063, 6005/6005A et 6061 pour répondre aux diverses exigences de l'industrie.
Présence stratégique sur le marché intérieur : Cinq sites en Amérique du Nord (dont des sites comme Belding et Rome) garantissent une logistique localisée, la résilience de la chaîne d’approvisionnement, la redondance des presses et des capacités, ainsi que des délais de livraison plus courts.
Finition et fabrication clé en main : Nous offrons à l’interne l’anodisation, le revêtement en poudre, la découpe de précision et l’usinage CNC calibrés en fonction de la métallurgie spécifique de chaque alliage.
| Capacités de presse | ||
|---|---|---|
| Emplacement | Taille de la presse | Tonnage |
| Belding, Michigan | 7" | 1,800 |
| Belding, Michigan | 9" | 2,400 |
| Belding, Michigan | 10" | 3,000 |
| Belding, Michigan | 12" | 4,500 |
| Belding, Michigan (2023) |
14" | 6,300 |
| Rome, Géorgie | 7" | 2,000 |
| Rome, Géorgie (2023) |
7" | 2,280 |
| Rome, Géorgie | 8" | 2,750 |
| Laval, QC - Canada | 7" | 1,650 |
| Laval, QC - Canada | 9" | 2,800 |
| Alma, QC - Canada | 9" | 3,000 |
| INSTALLATIONS SUPPLÉMENTAIRES | ||
| Kentwood, Michigan | Fabrication et assemblage | |
| Indianapolis, Indiana | Anodisation et peinture | |
Simplifiez le choix de vos alliages : choisir entre les alliages 6061, 6063 et 6005 ne devrait pas nécessiter de coûteux essais et erreurs. Une collaboration précoce avec un spécialiste de l'extrusion optimise à la fois la performance du produit et les coûts de production.
Contactez un ingénieur de Metra dès aujourd'hui pour discuter du choix de votre alliage et demander une analyse technique.
